Straty signálu na kábloch pre 100V reproduktorové rozvody

Straty signálu na kábloch pre 100V reproduktorové rozvody

V jednom z predchádzajúcich článkov sme si povedali, že 100V zariadenia sa používajú hlavne tam, kde je potrebný veľký počet reproduktorov a kde sú dlhé káblové trasy. Straty na vedení sú pri 100V technológii menšie, ako pri nízkoimpedančnej. Aj pri 100V technológii však platí, že kvalita reproduktorových rozvodov má dôležitý význam z hľadiska konečnej kvality celého ozvučovacieho reťazca. Zabudované nevhodné káble sa ťažko nahrádzajú novými.



Čo má vplyv na straty signálu?



1. Materiál vodiča

V školách a iných budovách sa v časoch socializmu používali na 100V rozvody hliníkové vodiče. Dnes sa pre 100V reproduktorové rozvody používajú hlavne medené vodiče s pevným alebo spletaným jadrom.



2. Prierez vodiča

Aj pri 100V rozvodoch je dôležité vybrať vodič správneho prierezu v závislosti od dĺžky kábla a prenášaného výkonu. Čím je prierez vodiča väčší, tým sú straty na tomto vodiči nižšie. Pri výbere správneho typu vodiča je dôležitý nielen prierez, ale aj to, či je vodič s pevným alebo pleteným jadrom. Pred definitívnym výberom si odskúšajte, či dokážete vybratý vodič na svorky zariadenia mechanicky pripojiť.



3. Prenášaný výkon

Pri 100V reproduktoroch nepoužívame ako základný technický parameter jeho impedanciu, ale jeho výkon. Čím je káblom prenášaný výkon vyšší, tým je potrebný kábel s väčším prierezom. Transformátor na 100V reproduktore obyčajne obsahuje viac výkonových odbočiek. Do celkového výkonu, ktorý máme zapojený na kábli sa nezapočítava výkon najväčšej odbočky, ale výkon reálne zapojenej odbočky.



4. Rozloženie záťaže na kábli

Z hľadiska maximálnej možnej dĺžky kábla nie je jedno, či sú všetky reproduktory zapojené na jeho konci alebo sú rozložené po jeho trase. Väčšiu dĺžku kábla dosianeme, ak sú reproduktory zapojené pravidelne pozdĺž kábla. V nasledujúcich dvoch tabuľkách je uvažovaný najhorší prípad - ak je celá záťaž zapojená na konci kábla.



5. Dĺžka trasy reproduktorovej linky

Dĺžka je jedným z najvýznamnejších faktorov ovplyvňujúcich kvalitu výsledkého signálu. Logicky, čím je trasa dlhšia, tým sú vyššie straty signálu.



Aký hrubý reproduktorový kábel musíme použiť? Vzťah: hrúbka / dĺžka / výkon

Ak uvažujeme: štandardnú kvalitu ozvučenia a medený vodič s mernou elektrickou vodivosťou 1,75.10-8 Ω.m, tak nám vychádzajú tieto maximálne dĺžky kábla v závislosti od prenášaného výkonu:

Pokles signálu na reproduktorových rozvodoch o 1dB



Ak uvažujeme: nižšiu kvalitu ozvučenia a medený vodič s mernou elektrickou vodivosťou 1,75.10-8 Ω.m, tak nám vychádzajú tieto maximálne dĺžky kábla v závislosti od prenášaného výkonu:

Pokles signálu na reproduktorových rozvodoch o 3dB



Reproduktorové káble pre 100V rozvody, ktoré odporúčame

Všetky odporúčané reproduktorové káble sú z bezkyslíkatej meďi s vysokou čistotou:

  • 16/2-OFC-WT-D - hrúbka 2x1,3 mm, splietané jadro, 16 AWG čistá meď bez vduchových bublín;
  • 14/2-OFC-WT-D - hrúbka 2x2,1mm, splietané jadro, 14 AWG čistá meď bez vduchových bublín;
  • SPK 2x2,5 - hrúbka: 2x2,5 mm, hrubšia izolácia pre montáž do steny, čistá meď, splietané jadro;
  • SPK 2x4 - hrúbka: 2x4 mm, hrubšia izolácia pre montáž do steny, čistá meď, splietané jadro;
  • SP-1.5/2-LSZH-BK-B2, 2x 1,5mm LSZH (málo dymu, nula halogénov) B2ca, čierny;
  • SP-1.5/2-LSZH-WT  - 2x 1,5 LSZH (málo dymu, nula halogénov) B2ca, biely;



Používajú sa aj bežné inštalačné káble s nie tak čistou meďou, takže vypočítané dĺžky treba úmerne korigovať.

Na hlasovú signalizáciu požiaru (HSP) sa používajú káble s pevným jadrom a s funkčnou odolnosťou pri požiari s patričnou triedou reakcie na oheň a doplnkových klasifikácií. Napríklad 1-CXKH-V 2-Ox1,5 RE P60-R B2ca-s1,d0,a1. Presný typ kábla vo vašom projekte je daný požiadavkami z požiarneho projektu.



Niekoľko poznámok na záver

Ľudský sluch pokles signálu o 1dB nerozpozná. Pokles o 3dB je približne hranica, ktorú už rozpoznáme. Je to približne polovičný výkon.

Výkonové odbočky reproduktorov sa používajú na to, aby bolo možné pomocou rovnakých reproduktorov zapojených na tom istom kábli, dosiahnuť v rôznych miestach rôznu hladinu akustického tlaku (niečo ako hlasitosť). Ale ak máme na jednom dlhom kábli (napríklad v obci) veľa reproduktorov, môžeme tieto odbočky využiť aj na kompenzáciu strát na vedení tak, aby sme po celej dĺžke dosiahli vyrovnanú hladinu akustického tlaku. Na začiatku vedenia zapojíme odbočky s nižším výkonom a postupne výkon na odbočkách zvyšujeme.Takto sme schopní dosiahnuť väčšiu dĺžku kábla (samozrejme to treba všetko dobre prepočítať aj z hľadiska zaťažiteľnosti kábla a potrebnej hladiny akustického tlaku).



Názorný príklad použitia reproduktorového káblu pre 100V rozvod:

Rozloženie reproduktorov na kábli so zapojením rôznych odbočiek.

Z príkladu je vidno, že zapojením rôznych odbočiek sme dosiahli  vyrovnanú hladinu akustického tlaku v rozmedzí 3.01dB napriek tomu, že kábel je 3300m dlhý.

odbocky 100V reproduktorov



Zaujala vás táto téma? Prečítajte si aj iné články s podobnou tématikou:

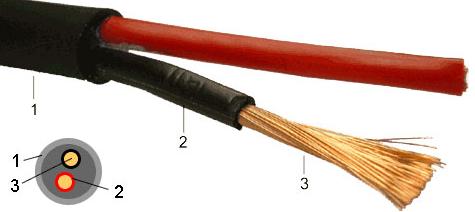

Straty signálu na kábloch pre nízkoimpedančné reproduktorové rozvodyStraty signálu na kábloch pre nízkoimpedančné reproduktorové rozvody
