O tom, čo je AUDIOSYSTEM8.8 ste si u nás už mohli prečítať v článku Jediné zariadenie namiesto plného racku?
Teraz sa naň pozrieme trochu detailnejšie. AUDIOSYSTEM8.8 je vybavený štyrmi stereo výstupmi (integrované zosilňovače a každý s výkonom 2x30W). Ak má Váš projekt len 2 stereo zóny, 4 vstavané zosilňovače nevyužijete.
Poradím Vám, ako využiť voľné výstupy. Urobíte to „skopírovaním" týchto výstupov - zapojíte ich ako zdvojené výstupy pre danú zónu. Výsledkom je, že budete mať 2 stereo zóny s celkovým výkonom 2x60W (reálne 4 x 30W) každá.

Prepojenia:

Najprv vytvoríme slučku pomocou štandardného káblu RCA-RCA z linkového výstupu LINE OUT 3A a 3B do linkového vstupu LINE IN 3A a 3B. A tak isto slučku z linkového výstupu LINE OUT 4A a 4B do linkového vstupu LINE IN 4A a 4B.
Pripojte reproduktory pre prvú zónu (napr. Obývačka) do výstupov 1A, 1B, 3A a 3B.
Pripojte reproduktory pre druhú zónu (napr. Kuchyňa) do výstupov 2A, 2B, 4A a 4B.
Upozornenie – reproduktory pre každú zónu pripájate samostatne a NIE paralelne.
Pripojte panel na stenu DIWAC pre „Obývačku" (Living) do zóny 3A a panel pre „Kuchyňu" (Kitchen) do zóny 4A.

Pozrite si obrázok nižšie:

Obr. 1


Konfigurácia AUDIOSYSTEM8.8 :

1. Nastavte všetky 4 výstupné zóny na stereo ako je na obrázku nižšie (obrázok 2)

Obr. 2

2. Nastavte všetky 4 linkové vstupy na stereo (obrázok 3)

Obr. 3

3. Urobte základné nastavenie zóny:
Zóna 1: hlasitosť max, zdroj Loop3 (AUX3) , Paging level OFF (úroveň hlásenia vypnutá) (obrázok 4)

Obr. 4

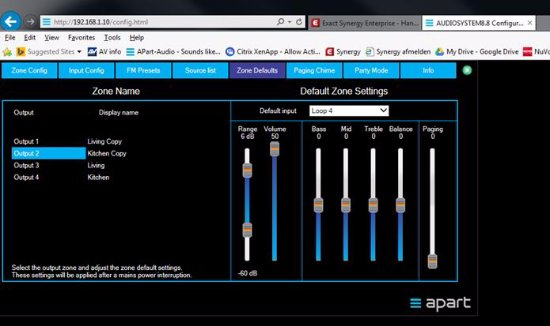

Zóna 2: (hlasitosť na max, Source - zdroj Loop4 (AUX4), Paging level OFF (úroveň hlásenia - vypnuté) (obrázok 5)

Obr. 5

Zóna 3: volume 30 , Source - napr. CD, Paging - 40, obr.  6

Obr. 6

Zóna 4: volume 30, Source - napr. CD, Paging -40, obr.  7

Obr. 7

4. Nastavte „pegable zone selection" len pre zónu 3 a 4 (obrázok 8)

Obr. 8

5. Nastavte zdroje podľa obrázku 9

Obr. 9

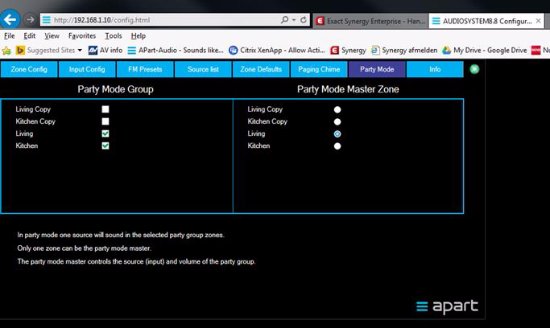

6 Ak používate Party mode, kópie zón nepoužívajte ako master a tiež ich nepoužívajte ako slave. (obrázok 10)
Taktiež k týmto zónam nepripájajte DIWAC ovládací panel.

Obr. 10


Teraz môžete používať Living (Zónu 3) a Kitchen (Zónu 4) ako dve stereo zóny, kde výstup Output zone1 bude kopírovať zónu 3 a výstup Output zone 2 bude kopírovať zónu 4.
