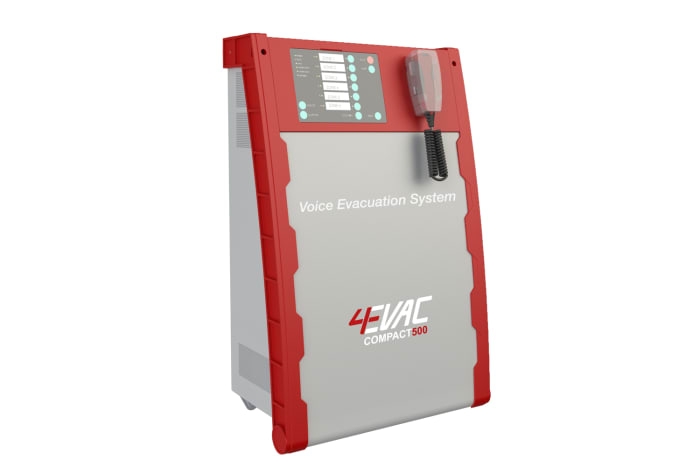

4EVAC Compact 500 - kompaktná ústredňa

Rozhlasové ústredne, 4EVAC
Compact 500 je zariadenie pre hlasovú signalizáciu požiaru (HSP) typu „všetko v jednej krabici“. Zariadenie môže pracovať samostatne (menšie inštalácie) alebo v sieťovom zapojení, kedy z viacerých jednotiek vytvoríte jeden systém (pre väčšie budovy).

Farba:

Množstvo:

Cena bez DPH:

Cena na vyžiadanie

Cena s DPH:

Cena na vyžiadanie

Skladom 1 kus
Expedujeme do 24 hodín

Značka: 4evac

Kategória: Rozhlasové ústredne, 4EVAC

Hmotnosť: 31.00 kg

Compact 500 je šikovné zariadenie pre hlasovú signalizáciu požiaru (HSP) typu „všetko v jednej krabici“. Ústredňa je unikátna vďaka týmto vlastnostiam:

  • Zariadenie môže pracovať samostatne (menšie inštalácie) alebo v sieťovom zapojení, kedy z viacerých jednotiek vytvoríte jeden systém (pre väčšie budovy)
  • Skrinka sa montuje na stenu - zaberá málo priestoru
  • Ústredňou ozvučíte až 6 zón po 100W / 100V alebo 3 zóny po 200W / 100V. Do všetkých zón je možné prehrávať hudbu do pozadia



Samostatný systém Compact 500 obsahuje

  • integrovaný požiarny mikrofón s prioritou
  • možnosť pripojenia mikrofónov na hlásenia
  • prístupový kľúč pre uzamknutie - zablokovanie/odblokovanie funkcií predného panelu
  • pamäťová karta SD na predvolené hlásenia
  • 2 analógové symetrické audio vstupy
  • systém stavu výstupov: EVAC, FAULT, RESET
  • 6 monitorovaných vstupov EVAC
  • monitorovaný SILENCE a RESET vstup
  • 8x logický vstup
  • 8x logický výstup
  • až do 6 reproduktorových liniek s monitoringom EOL (ukončovací člen)
  • 6 tlačidiel pre ovládanie zón
  • integrované sieťové napájanie s batériami
  • ústredňa má 4 sloty pre zosilňovače DA200. 3 z nich sú určené na prevádzku, 1 je záložný
  • 100W alebo 200W maximálny výstupný výkon pre linku.



4EVAC Compact 500 je certifikované zariadenie podľa normy EN54-16 a EN54-4, ktoré sú harmonizovanými štandardmi pre zhotovovanie takýchto výrobkov podľa nariadení európskej únie.



Produkt na stránke výrobcu



Viac sa môžete dozvedieť aj na školení 4EVAC. Termín školenia Vám prispôsobíme.



Technický popis:

Ústredňa môže obsahovať až 6 zosilňovačov triedy D

6 x 100W (2 kanály na modul), bridge zapojenie do 3x200W

Ochrana

 Vypnutie pri preťažení, vypnutie pri prehriatí

Záložné zosilňovače

2 priradené záložné kanály, automatická záloha pri poruche koncového stupňa, automatické prepínanie

Účinnosť

80% menovitý výkon

Výstupné napätieMax. 100V RMS
Výstupný výkon100W na kanál, 200W bridge mód
Výstupné pásmo50 Hz - 20 kHz
SNR (Odstup signál-šum)> 80 dB
THD + N (Skreslenie + šum)0,1% @ menovitý výkon



Audio



Frekv. rozsah - lokálna hudba do pozadia

50 Hz - 20 kHz

Frekv. rozsah - správy, sieťový stream

100 Hz - 12 kHz

Analógový vstup-výstup oneskorenie

< 10ms (samostatný systém)
Formát pre sieťový audio stream24 kHz sampling, ADPCM kompresia
Vstupný formát pre súbor správy24 kHz, 16 bit, mono, WAV
DSP vlastnosti110 - 230 V AC, 50/60Hz



Mechanické vlastnosti


Rozmery (V x Š x H)800x500x280 mm
HmotnosťVerzia pre 6 zón (bez batérií) 29 kg
Skrinka - materiálOceľ / ABS
IP krytieIP 30



Vstupy


2 x hudba v pozadí2 x nezávislý symetrický audio vstup, mono, 22 kΩ vstupná
impedancia
6 x EVAC, 1 x SILENCE, 1 x RESETMonitorované logické vstupy, 4,7kΩ + 10kΩ EOL odpory
8 x logický vstupNemonitorované logické vstupy (znížené, konfigurovateľná aktivita low/high)



Výstupy


EVAC out, FAULT outBezpotenciálové kontakty - releový výstup (možná konfigurácia NO/NC)
8x logický výstupotvorený kolektor (možná konfigurácia NO/NC)
Reproduktorový výstup6x 100V transformátorový výstup 20kHz AC monitorovanie linky s EOL



Sieťový systém

Maximálny počet zariadení v sieti

255
Maximálny počet zón255

Maximálny celkový výkon systému

102 kW

Počet súčasne používaných sieťových audio kanálov

2

Oneskorenie pre sieťový audio prenos

0,3 ms pre zariadenie



Lokálna sieť


ArchitektúraMaster-slave, maximálne 16 slave zariadení pre hlavnú jednotku C500
Prepojenia3 x L-Net port, RJ-45, napájané reťazové zapojenie, digitálne audio & dáta pre
riadenie
KabelážX-over FTP CAT5e (alebo lepší)
Prúdová spotrebaMax. 500mA pre port, (max. 8 zariadení slave) pre L-Net port
Max. dĺžka lokálnej zbernice - štandardná250 m
extender500 m



Globálna sieť


ArchitektúraPeer-to-peer, max. 255 základných jednotiek C500
Prepojenia2 x G-Net port, RJ-45, napájaný redundantný kruh, digitálne audio & dáta pre
riadenie
KabelážX-over FTP CAT5e (alebo lepší / multimódový optický kábel)
Prúdová spotrebaMax. 500mA pre port, rezerva len pre sieťové extendre
Max. dĺžka lokálnej zbernice - štandardná

250 m

Extender meď

750 m

Extender optika2500 m
