Ozvučenie - ako na to

Straty signálu na kábloch pre nízkoimpedančné reproduktorové rozvody

Straty signálu na kábloch pre nízkoimpedančné reproduktorové rozvody

Ak idete inštalovať rozvody pre ozvučenie a nie ste v tejto oblasti odborník, tak sa vám určite oplatí niečo sa o stratách na vedení ku reproduktorom dozvedieť. Kvalita reproduktorových rozvodov má dôležitý význam z hľadiska konečnej kvality celého ozvučovacieho reťazca. Ak kúpite zlé reproduktory, tie môžete kedykoľvek vymeniť. Zabudované káble však nie.



Čo má vplyv na straty signálu?



1. Materiál vodiča

Najkvalitnejšie sú strieborné vodiče, ale reálne sa nepoužívajú (kvôli cene). Pre reproduktorové rozvody odporúčame používať medené vodiče z bezkyslíkatej medi (OFC - oxygen free copper), ale nie všetko, čo vyzerá ako meď je meď. Bežne sa ako reproduktorové káble predávajú aj káble s pomedenými hliníkovými vodičmi a dokonca aj s pomedenými oceľovými vodičmi. Pozor na to, čo kupujete!

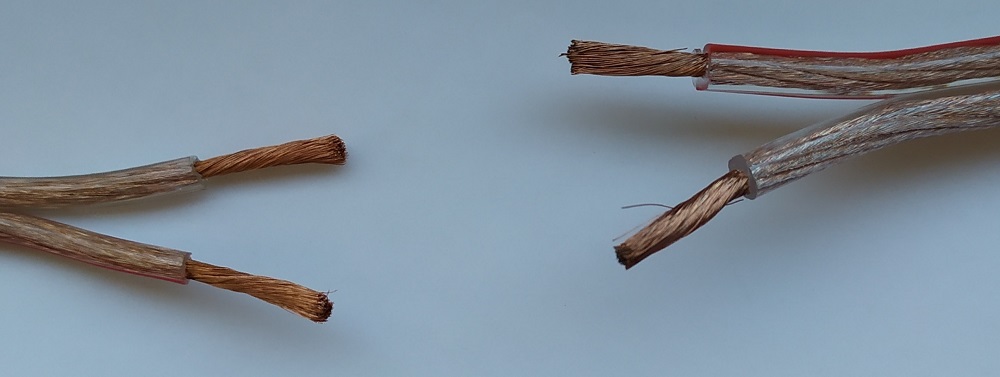

dva reproduktorové káble s rozličnou vodivosťou, jeden je hliníkový a druhý medený

Hliníkový alebo oceľový vodič, ktorý je na povrchu pomedený vyzerajú na prvý pohľad rovnako. Na obrázku hore sú dva káble - jeden medený a pomedený s hliníkovým jadrom. Vyzerajú rovnako ale ich vodivosť je diametrálne odlišná.

Hliníkový vodič odhalíte jednoducho. Stačí sa pozrieť na kábel z odrezanej strany.

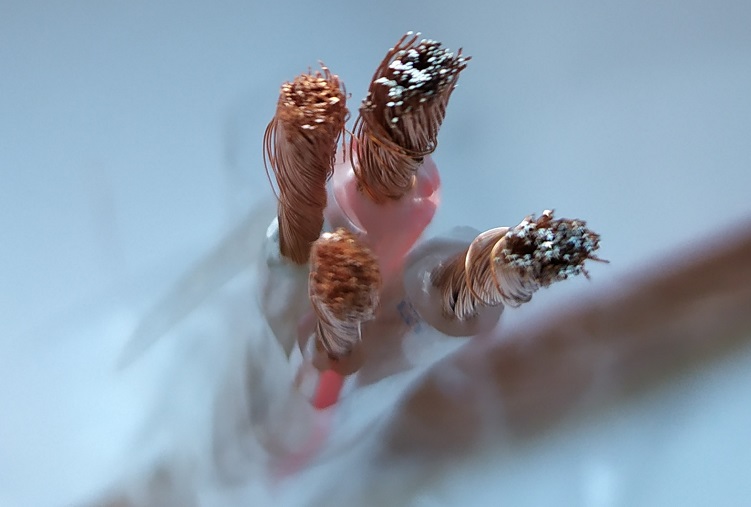

hliníkový a medený reproduktorový kábel - rozdiel medzi nimi je vidno na prvý pohľad

Tu pekne vidno rozdiel. Medený kábel ostane medenej farby aj na odrezanej časti, zatiaľ čo pomedený kábel je vnútri inej farby.



2. Prierez vodiča

Našim cieľom je dosiahnuť čo najnižšie straty. Čím je väčší prierez vodiča, tým sú straty na tomto vodiči nižšie. Ale aj prierez vodiča treba vyberať s rozumom,  aby sme ho potom vedeli aj k reproduktoru a zosilňovaču pripojiť, aby ste ho dokázali natiahnuť a aby jeho cena bola v rozumnej miere k cene celého ozvučovacieho reťazca.



3. Impedancia reprosústavy

Pri reproduktoroch s vyššou impedanciou (8-16Ohm) je vplyv strát (na vodiči) menší ako pri reproduktoroch s nižšou impedanciou. Ak je jasné, že reproduktorové káble budú dlhé, je vhodné kúpiť reproduktoy s vyššou impedanciou (16Ohm).



4. Rozloženie záťaže na kábli

Pri rovnakej dĺžke kábla nie je jedno, či sú všetky reproduktory zapojené na tomto kábli na jeho konci alebo sú rozložené po jeho trase. Väčšie straty sú, ak sú všetky reproduktory na jeho konci. V praxi sa preto snažíme rovnomerne rozložiť záťaž na vodiči.



5. Dĺžka trasy kábla

Dĺžka je jedným z najvýznamnejších faktorov ovplyvňujúcich kvalitu výsledkého signálu. Logicky, čím je trasa dlhšia, tým sú vyššie straty signálu.



Aký hrubý vodič môžeme použiť pre akú vzdialenosť?

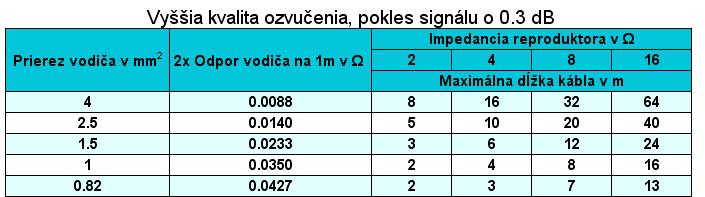

Ak uvažujeme: vyššiu kvalitu ozvučenia a medený vodič, tak nám vychádzajú tieto maximálne dĺžky kábla v závislosti od zaťažovacej impedancie.





Ak uvažujeme: štandardnú kvalitu ozvučenia a medený vodič, tak nám vychádzajú tieto maximálne dĺžky kábla v závislosti od zaťažovacej impedancie.

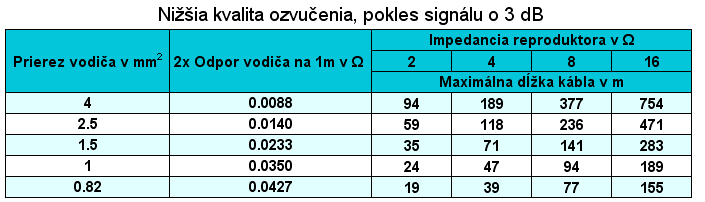

Ak uvažujeme: nižšiu kvalitu ozvučenia a medený vodič, tak nám vychádzajú tieto maximálne dĺžky kábla v závislosti od zaťažovacej impedancie.





Pre kvalitné rozvody, odporúčame používať tieto káble:OFCFR 2x0,82, OFCFR 2x1,5, SPK2x1,5 FRNC, SPK 2x2,5, SPK 2x4, TP OFC 2,5. Pre tieto káble približne platia aj naše tabuľky.



Použiť sa dajú tiež KLS 1 T, KLS 1,5T, KLS 2,5TKLS 4T, ale pri týchto kábloch sú maximálne dĺžky približne polovičné.



Niekoľko poznámok na záver

Bežný človek pokles signálu o 1dB nerozpozná. Pokles o 3dB (čo je približne pokles výkonu na polovicu) je už počuteľný. Nezabúdajte, že pri poklese o 3dB sa vlastne polovica výkonu stratí na kábloch. Takýto rozvod je možné použiť v núdzi pre nenáročné aplikácie.

Ak kupujete káble na kvalitný posluch STEREO, mali by mať oba rovnakú dĺžku.

Platí, že ak máte viac reproduktorov pravidelne rozmiestnených na kábli v rovnakých vzdialenostiach, tak celková dĺžka kábla môže byť až dvojnásobná oproti tabuľke.



Príklad:

Zosilňovač CHAMP-2 zvládne na jeden kanál aj 8 paralelne zapojených 16-Ohmových reproduktorov (napr. OVO5T, MASK6CT). Z tabuľky pre pokles o 1dB vidíme, že ak ich dáme všetky na koniec vedenia, tak maximálna dĺžka medeného kábla prierezu 2,5mm² je 17m. Ak ich ale pravidelne rozložíme na kábli v rovnakých vzdialenostiach, celková dížka kábla môže byť až 35m.
Táto vlastnosť sa občas dá použiť ako alternatíva k 100V rozvodom. Dá sa tak dosiahnuť vyššia kvalitu zvuku pri podobných nákladoch.

 Posledná poznámka: Na kvalitu prenosu zvuku od zosilňovača po reproduktory vplývajú aj iné vlastnosti káblov (nie len to, aké sú na kábli straty), ale o tom možno inokedy.
